做电源测试的人多半遇到过这种场面：想给一台开关电源做带载测试，手边只有电阻。电阻的毛病很明显——阻值固定，电流跟着电压走，功率一大就发烫，想换个负载点得重新拆装。更麻烦的是，电阻负载回答不了“这台电源在额定电流下到底稳不稳”。可编程电子负载解决的就是这件事：把负载从一捆电阻，变成一台能设定、能测量、能记录的仪器。

1、 它本质上是一台“会吸电的仪器”

可编程电子负载用功率器件（MOSFET、IGBT一类）模拟真实负载，内部电路把吸收的电流或功率稳定在你设定的值上。它同时内置电压、电流、功率测量，拉载的过程中就把数据读出来了。和电阻负载放在一起比，差别是本质性的：

2、四个拉载模式，分别用在哪儿

恒流（CC）。设定一个电流值，输入电压怎么变，它都吸这么多电流。测开关电源的稳流特性、给电池放电，最常用。比如给一台标称12V/10A的电源设10A恒流，观察它电压跌落多少，稳压能力一眼就看出来。

恒压（CV）。把负载两端电压稳住，电流随负载自动调整。适合模拟需要稳定电压的负载，比如测充电器在恒压阶段的特性。

恒阻（CR）。模拟一只固定电阻，电压和电流成比例变化。做基础功能测试、看电源带阻性负载时的表现，用这个模式。

恒功率（CP）。保持吸收功率恒定，电压变了电流跟着变。测转换器效率、给电池做恒功率放电，更贴近实际使用。

动态模式。在两组设定值之间快速切换，模拟负载突变，检验电源的瞬态响应。这一点电阻负载永远做不到。

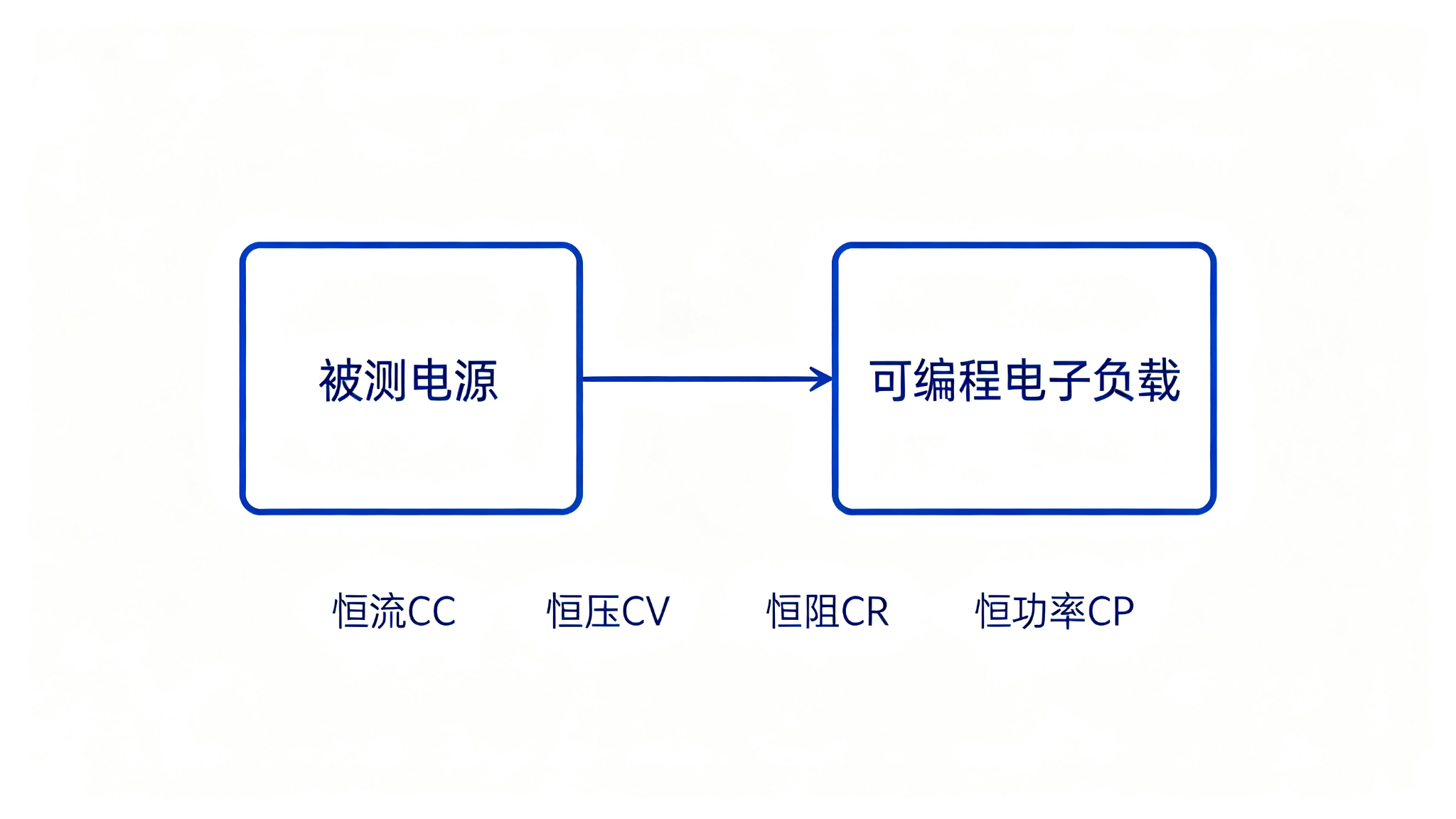

图1：可编程电子负载与被测电源的连接及四种工作模式（示意图）

3、它最常被用来测什么

• 开关电源、直流电源。负载调整率、稳压/稳流精度、瞬态响应、纹波，以及过流、过载保护是否可靠动作。
• 电池放电。恒流或恒功率放到截止电压，记录放电容量（Ah/Wh）和放电时间；截止条件一到自动停止，避免电池过放损坏。
• 充电器、充电桩、车载充电机（OBC）。从负载侧模拟电池的充电特性。
• DC-DC转换器。测不同负载点下的效率曲线。

举个具体的：测负载调整率。给被测电源先设10%负载，记录输出电压，再把负载拉到100%，看电压变了多少。两次的差值，就是这台电源的负载调整率。用CC模式就能完成——电阻负载做不到在两组电流值之间精确切换。

4、耗能式还是回馈式，怎么选

可编程电子负载按能量去向分两种。耗能式把电能全部变成热量；回馈式把90%以上的电能逆变成交流电送回电网，自身只损耗一小部分。

怎么选，其实就两个问题：功率多大，跑多久。研发台架、小功率、短时测试，耗能式够用，价格也实在；产线老化、大功率、整天满载跑，电费差距会很快拉开，这时候回馈式更划算。功率越大、跑得越久，回馈式的优势越明显。吉事励的回馈式直流电子负载就覆盖了大功率老化这类场景。

5、选型盯住这几个参数

• 功率、电压、电流范围：覆盖被测对象，留20%左右裕量；
• 分辨率和精度：要测小电流、小电压变化，选高分辨率机型；
• 动态性能：上升速率、切换时间，决定能不能模拟真实的负载突变；
• 模式和功能：CC/CV/CR/CP之外，动态、序列、电池放电模式按需配置；
• 通讯接口：RS232、RS485、USB、以太网、CAN，决定能不能进自动化测试系统。

6、吉事励的可编程负载产品

吉事励的产品线覆盖可编程直流负载、直流电子负载、回馈式直流电子负载、可编程交流负载等，从几十瓦的研发台架到兆瓦级产线老化都有对应方案，具体选型可按被测对象的功率和电压范围来定（产品中心，或访问吉事励官网）。

可编程电子负载不是多复杂的设备，它的价值在于让“负载”这件事可设定、可测量、可复现。选之前想清楚两件事：测什么对象、跑多长时间。这两点定了，功率多大、耗能式还是回馈式，答案基本就出来了。
