做逆变器产线的人，对老化车间的电费单应该都不陌生。一台几十千瓦的机器连续跑老化，一个月下来电费不是小数目。更头疼的是散热 —— 传统阻性负载把电能全变成热量散在车间里，夏天空调负荷大，设备温升也跟着上来，测试数据的稳定性都受影响。

　　这几年越来越多厂家在搭测试系统时，把回馈型方案放在了首选位置。不是跟风，是账算得过来。

　　传统耗能式负载，钱花在哪了？

　　先说说老方案。耗能式负载的原理很直接：被测逆变器输出的交流电，通过电阻柜或电子负载全部转化为热量消耗掉。结构简单，初期采购成本也低，但跑起来之后，隐性成本一直在累积。

　　第一是电费。以一台 50kW 逆变器的老化测试为例，耗能式负载每小时实打实消耗 50 度电，一天 24 小时就是 1200 度。一个月按 30 天算，36000 度电，按工业电价折算，单台机器一个月的电费就上万。如果产线上有十几台同时跑，这个数字很可观。

　　第二是散热。电能全部变成热量，车间温度压不住，就得加大空调功率。空调本身又耗电，等于花了两次钱。而且负载柜长期高温运行，元器件老化快，维护频率也上去了。

　　第三是测试能力的局限。纯阻性负载只能模拟有功消耗，遇到需要模拟无功、谐波、电网扰动的测试项目，就力不从心了。现在并网标准越来越严，低电压穿越、谐波叠加、三相不平衡这些都是必测项，耗能式方案很难覆盖。

　　回馈型方案，电是怎么 "回来" 的？

　　回馈型的思路其实不复杂：被测逆变器输出的电能，不浪费掉，而是经过整流、逆变、锁相同步之后，重新送回厂区电网，供其他设备循环使用。

　　整个过程分三步：被测设备输出的交流电先经过整流变成直流，再通过逆变环节转换为与电网同频、同相、同压的交流电，最后并入电网。中间靠 PWM 控制和锁相环保证回馈电能的质量，不会对厂区电网造成污染。

　　实际运行中，除了设备自身风机和控制主板的少量损耗，大部分电能都能回收。行业内做得成熟的方案，能量回馈率能到 90% 以上。也就是说，刚才那台 50kW 的老化机，实际从电网取的电可能只有 5kW 不到。

　　为什么说优先选回馈型，不是 "可以选"？

　　一、长期成本差得不是一点

　　很多人算设备采购成本时，觉得回馈型比耗能式贵，就犹豫了。但把时间拉长到三五年看，结论会反过来。

　　还是拿 50kW 老化来算。回馈型方案每小时实际耗电约 5 度，一天 120 度，一个月 3600 度。和耗能式的 36000 度比，一个月省 32400 度。按工业电价 0.8 元 / 度估算，单台每月省 25000 元以上，一年就是 30 万。如果产线有 5 台以上，一年省的电费就够覆盖设备差价了。

　　这还没算空调降温省下来的电，以及负载维护减少的费用。

　　二、车间环境和设备稳定性都受益

　　电能不变成热量散在车间里，最直接的感受就是车间温度降下来了。夏天不用再靠大功率空调硬压，设备本身的温升也小，元器件寿命更长。

　　对测试数据来说，温度稳定意味着测量精度更可靠。逆变器的效率、温升这些指标对环境温度敏感，车间温度波动大，测试数据的重复性就差。回馈型方案从源头减少了热源，等于给测试环境加了一层保障。

　　三、一台设备覆盖更多测试项目

　　回馈型方案通常采用四象限运行拓扑，既能吸收有功，也能发出有功；既能模拟感性负载，也能模拟容性负载。这意味着一台设备可以同时承担老化测试、性能测试、电网模拟等多种任务。

　　比如吉事励的 PVS3000 系列回馈式电网模拟器，除了常规的电网输出，还能模拟电压跌落、频率扰动、三相不平衡、2-50 次谐波叠加，支持低电压穿越和孤岛测试。这些项目在过去可能需要好几台设备组合才能完成，现在一台就够了。

　　四、符合越来越严的并网标准

　　现在光伏逆变器、储能 PCS 出口和国内并网都要过一系列认证：EN50530、IEC62116、IEEE1547、GB/T 34120-2023 等等。这些标准里对电网适应性、谐波、防孤岛的要求，耗能式负载根本测不了。

　　回馈型系统从设计上就支持这些测试项，后续新增标准要求时，大多通过软件升级就能覆盖，不用重新买设备。

　　什么情况下，回馈型是必选项？

　　不是所有场景都必须上回馈型，但以下几种情况，建议直接选：

　　量产老化线：长时间、大功率、多台并行运行，电费是大头，回馈型回本最快。

　　研发实验室：需要做电网模拟、低电压穿越、谐波测试等复杂项目，四象限能力是刚需。

　　出口型企业：产品要过国际认证，测试项目多，回馈型系统覆盖更全。

　　车间散热条件有限：没法加装大功率空调，或者厂区对能耗有考核指标的。

　　如果只是小功率、偶尔做一下简单的带载测试，耗能式也能用。但只要测试量上来，回馈型的优势就压不住了。

　　吉事励的回馈型测试方案

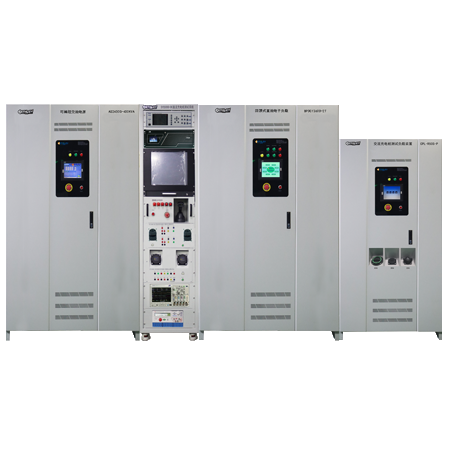

　　吉事励在逆变器测试领域做了不少年，回馈型是产品线的主力方向。SYS3000 系列光伏储能逆变器自动测试系统，采用四象限回馈拓扑，被测逆变器输出的电能回送至电网，系统整体能耗低。配合 PVS3000 回馈式电网模拟器和 AFE1000 回馈式交流负载，可以覆盖从老化到性能验证的全流程测试。

　　系统支持 7×24 小时无人值守循环老化，出现异常自动停机并留存数据。测试项目符合 GB/T 34120-2023、GB/T 19964、IEC62116、IEEE1547 等国内外标准，数据可追溯，方便后续分析和品质管控。

　　写在最后

　　选测试系统，不能只看采购价。老化线是长期运行的，电费、散热、维护、测试覆盖度，这些都是持续发生的成本。回馈型方案初期投入高一些，但把时间轴拉长，省下来的钱和多出来的测试能力，是实实在在的。

　　如果正在规划新的逆变器测试线，或者老产线的电费和散热已经成了负担，可以把回馈型方案纳入对比，算一笔细账。
